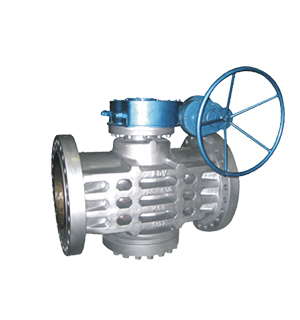

旋塞阀

旋塞阀

详细信息 :

旋塞阀密封面之间的运动带有擦拭作用,开关迅速、流体阻力小而在全开时可完全防止与流动介质的接触,通常也能用于带悬浮颗粒

的介质。旋塞阀的另一个重要特性是它易于适应多通道结构,以致一个阀可以获得两个、三个,甚至四个不同的流道。可以简化管道系统的

设计、减少阀门用量以及设备中需要的一些连接配件;旋塞阀广泛地应用于油田开采、输送和精练设备中,同时也广泛用于石油化工、煤气、

天然气、液化、石油气、暖通行业以及一般工业中。

产品设计规范

设计与制造:API 6D;API 599

端-端连接尺寸:API 6D;API 599;ASME B16.10

端部连接:ASME/ANSI B16.5 & B16.47a& B16.25;GB、JB、HG;JIS;EN;DIN

试验与检验:API 6D;API 599;API 598

产品设计特点

软密封旋塞阀常用于腐蚀性、剧毒及高危害介质等苛刻环境,严禁泄漏的场合,以及阀门材料不会对介质形成污染的场合。阀体可根

据工作介质选用碳钢、合金钢及不锈钢材料。

A. 可根据使用温度和工作介质采用F4、F46、PVDF、PP、PO、PE等自润滑材料衬套,润滑好,在整个工作过程中密封副摩擦系数小,

塞体运转灵活,使用寿命长;

B. 阀体进出口端窗口设计及双道沟槽密封环结构,旋塞在旋转过程中,其密封副间的密封比压在逐渐变化,直至到达全开或全关位置

时,产生足够的密封比压,密封副达到零泄漏;

C. 双道沟槽密封环既可以使衬套稳固在阀体内不产生位移,又可吸收由于温差变化引起衬套产生的微量变形,同时衬套与旋塞之间产

生有力的摩擦,具有自动清洁作用,提高了密封面的使用寿命;

D. 柱塞顶部独特的反唇式密封设计,采用一个软密封材料膜片和金属膜片与调整垫片组合既可以调整密封面间的密封比压,使塞子转

动灵活,又可以保证进,出口端和中法兰连接端的密封;

E. 适合用于高冲刷性的气固。液固相介质。如PVC、尿素、醋酐、烧碱生产装置中,或对外泄漏要求高介质,如HF,光气等;

F. 介质可双向流动,安装方向不受限制,实现在线维修,使用更方便

G. 独特的设计可防止静电,安全防火,使用安全。

材料组合

零件名称

灰铸铁

碳钢

不锈钢

超低碳钢

阀体、阀盖

A126 C

A216 WCB

A351 CF8 A351 CF8M

A351 CF3 A351 CF3M

衬里层/阀座/卡套

PTFE   PCTFE   PVDF   FEP   PFA   PPL对位聚笨

塞子

A216 WCB A105 MONEL 合金 CF8 CF8M CF3 CF3M

调节垫圈

410 F304 A182 F316 A182 F304L A182 F316L A182

调节垫片

RPTFE    PFA

O型圈

FPM(氟橡胶)

FPM(氟橡胶)

螺栓

A193 B7

A193 B8M

螺母

A194 2H

A194 8

手柄

WCB

WCB

产品范围

公称通径:NPS 1/2"~20"

压力等级:ANSI150~1500LB(PN16~250Mpa)

适用温度:-46~425℃

操作方式:手动、齿轮箱、电动、气动
