针型阀系列

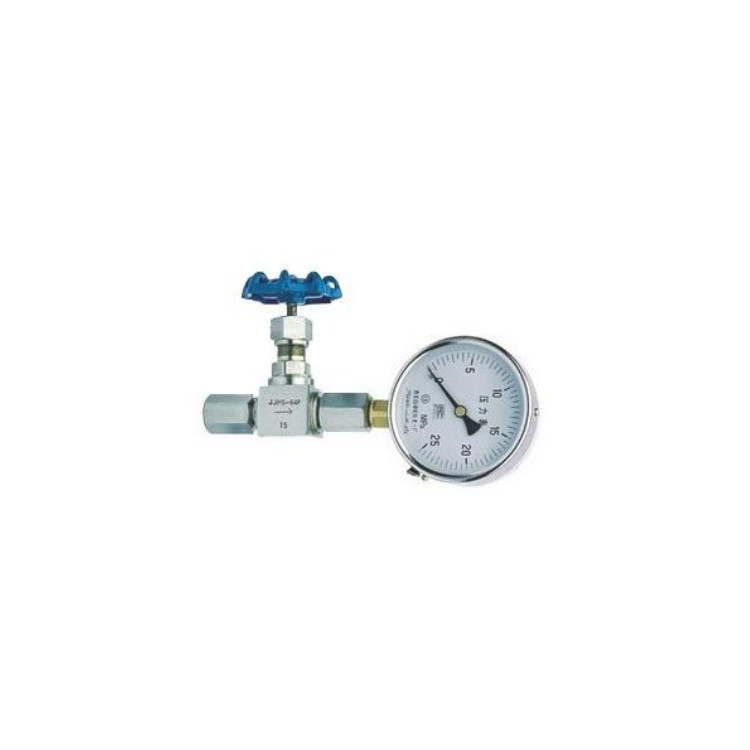

JJM8压力表针形阀
详细信息
：
JJM8-1.6/32P型压力表针形阀 外形尺寸图
JJM8-1.6/32P型压力表针形阀 外形尺寸图
主要零件材料
|
零件名称 Part name |
阀体、阀盖、螺栓 BODY、Bonnet, Bonnet bolt |
阀杆、阀瓣、密封圈 Stem、Disc, Gasket |
填料 Packing |
垫片 Gasket |
手轮 Hand wheel |
| JJM8-160P-DN5 |
铬镍不锈钢 Cr,Ni Stainless steel |
不锈钢 Stainless steel |
聚四氟乙稀、 柔性石墨 PTEF, Soft graphite |
橡胶石棉板 Latex asbestos |
优质碳钢 High grade carbon steel |
主要性能规范
|
型号 Type |
公称压力（MPa） Nominal Pressure |
试验压力PS（MPa）Test pressure | 工作压力（MPa）Working Pressure |
工作温度(℃) Working Temperature |
适用介质 Suitable |
||
|
壳体 （MPa）Shell |
密封 （液） Seal |
密封 （气）Seal |
|||||
| JJM8-160p-DN5 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤540℃ | 液化石油气水、酸、蒸汽、油品等Petroleum gas Water,Asic,Steam, Oil etc. |
| C≤425℃ | |||||||
主要外型及连接尺寸
|
型号 Type |
公称直径DN(mm) Nominal diameter |
尺寸 Dimensions |
重量（g） eight |
||||||
| L | L1 | Do | H | H1 | M1 | M2 | |||
| JJM8-160 | 5 | 116 | 85 | 65 | 116 | 128 | M20×1.5左 | M20×1.5右 | 1.0 |
