特殊阀

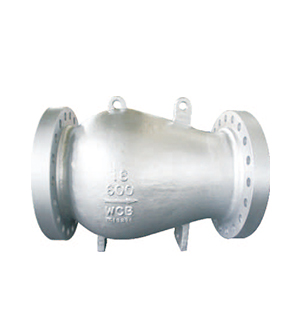

高性能轴流式止回阀

高性能轴流式止回阀

详细信息 :

高性能轴流式止回阀广泛应用在石油、天然气输送等管道中防止流体倒流。双重密封阀座结构能使阀门达到零泄漏;阀体与阀座圈设

计是采用文丘里流线型流道设计;阀瓣表面设计是采用球形或全圆弧形的设计;阀体支撑架尾部采用了圆锥结构;预压缩弹簧推动阀瓣作

用在阀座上而形成初使预紧力,对流体的变化起到反应调节作用,同时可以减缓阀门的启闭速度,并通过导向杆和导向套来实现阀门的启

闭,以达到消除或减少因止回阀关闭太快引起的水击现象,减小噪音,形成静音效果,同时具有减小压降和快速反应等优点。



产品设计特点

阀体采用锻造或铸造设计                                                  特殊设计的双重密封阀座,零泄漏,密封可靠

阀门无介质外漏可能                                                          防火设计,符合API 6FA

全方位吊耳及支脚设计                                                       适用范围广,采用金属密封的阀座能满足更广的温度范围

文丘里流道设计,减小压降                                               导向配合面硬化处理,使用寿命长

精确设计的弹簧保证低压密封和最小压力开启                水击现象小,噪音低



材料组合

壳体、阀瓣

阀瓣圈

密封材料

导向杆

锻造或铸造的CSSSDSS

SS,DSS

PTFE,VITON,STL等

CS,SS,DSS+HF





产品范围

公称通径:1/2"~48"(DN15~DN1200)

压力等级:ANSI/ASME 150LB~2500LB(PN1.6~42.0Mpa)

适用温度:-196℃~540℃

连接方式:法兰、对焊
