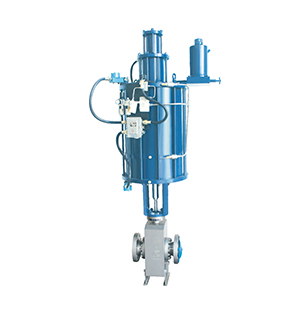

滑板阀
详细信息
：
滑板阀是我公司针对某些特殊工艺、工况、为了对抗高温，高硬度及腐蚀性介质流体，提高流体控制系统寿命而研制的特种耐磨阀门，
该系列阀门广泛用于煤化工、多晶硅、石油、石化、冶金等行业的粉末、颗粒状物料及其他固体物料输送的专用阀门。
结构特点
针对不同工况或用途，SBR公司可根据客户要求提供以下几种结构型式的滑板阀，订货时请注明阀门结构型式。
A、全通径型
B、等百分比型
C、线型
D、快开型
产品设计规范
设计制造：ASME B16.34
端-端连接尺寸：ASME B16.10 GB/T 12221
端部连接：ASME/ANSI B16.5；ASME/ANSI B16.25
试验与检验：API 598；ASME B16.104
产品设计特点
宽大密封面设计
阀腔全程密封设计，杜绝物料进入阀腔
双向密封设计，无流向限制
硬化处理的流道
先进的弹簧预紧结构设计
阀座独有的密封面材料配置
双重填料密封设计
所有零件均为可更换设计
材料组合
|
阀体 |
滑板 |
密封材料 |
阀杆 |
|
A105 |
Sballoy |
Sballoy |
13Cr |
|
A182F304 A182F316 |
Sballoy F316+硬度处理 |
Sballoy Sballoy |
17-4PH 17-4PH |
产品范围
公称通径：3/8''~14''（DN10~DN350）
压力等级：ANSI/ASME 150Lb~1500Lb(PN1.6~25.0Mpa)
适用温度：-46~650℃
操作方式：手动，气动
