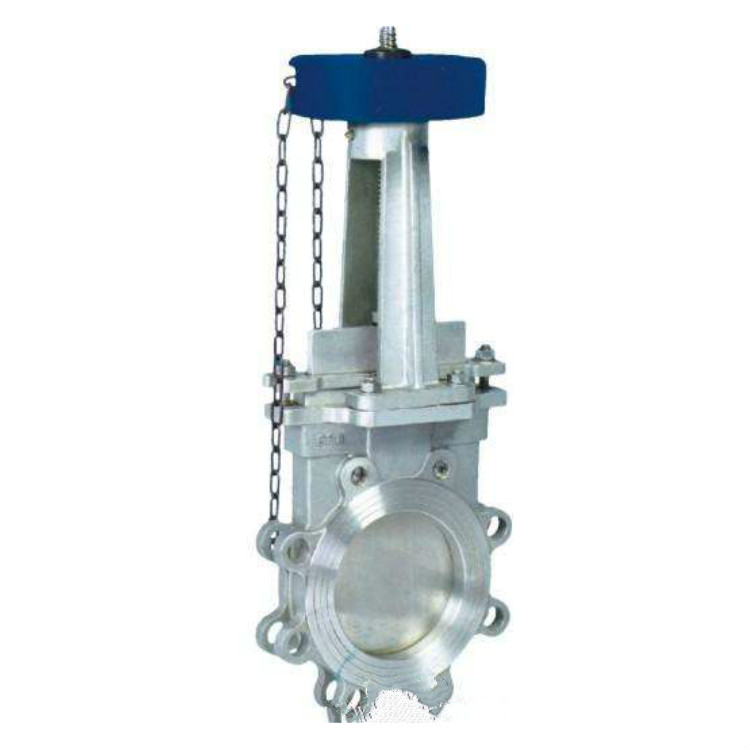

PZL73H/Y/F链轮刀型闸阀

PZL73H/Y/F链轮刀型闸阀

详细信息 :

PZL73H链轮刀形闸阀产品简介:

链轮刀形闸阀超短结构长度,节省材料,可使管路系统整体重量大大减轻。占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性。闸板选用奥氏体不锈钢,耐腐性能大大提高,可有效的防止由于闸板腐蚀引起的密封泄漏。

PZL73H链轮刀形闸阀工作原理:

链轮刀形闸阀链传动由两个链轮和绕在两轮上的中间挠性件——链条所组成。靠链条与链轮之间的啮合来打开或关闭刀形闸阀闸板。通常用于远程操作位于高处,或通常难于靠近的工况下。

PZL73H链轮刀形闸阀产品特点:

1.可提升的闸板密封面,可刮除密封面上的粘着物,自动清除杂物。

2.整体不锈钢材质,可防止腐蚀破坏。

3.不锈钢闸板可防止腐蚀引起的密封泄漏。

4.短结构长度,可节省原料、安装空间,也有效支持管道强度。

5.科学的上密封填料函设计,使上密封安全有效,经久耐用。

6.三角形的支架节省原材料,保证需要的力学性能。

7.阀体上的导向块使闸板正常运动。挤压块保证闸板的有效密封。

8.可任意选用驱动机构。

9.V型闸板可作为调节阀使用

链轮刀形闸阀主要性能规范:

公称压力PNMPa)

试验压力(MPa

适用介质

工作温度(

壳体

密封

0.6

0.9

0.66

煤浆、粮浆、纸浆、泥浆、活水砂浆、矿渣、碱液

≤80

1.0

1.5

1.1

链轮刀形闸阀主要外形及连接尺寸(mm)
