球阀系列

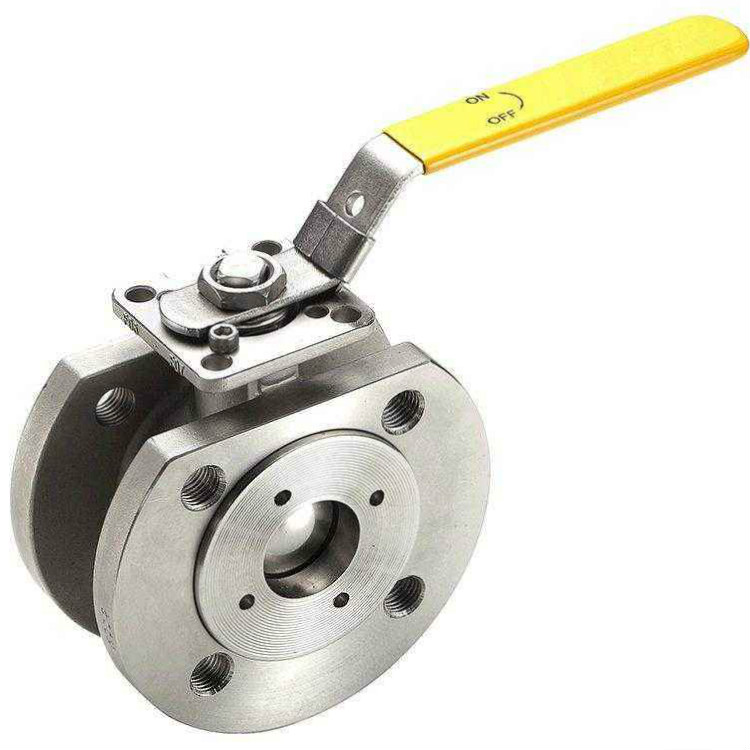

Q71F/H/Y对夹式球阀,意大利薄型球阀
详细信息
：
一、Q71F对夹式薄型球阀--概述--概述
Q71F对夹式薄型球阀与普通球阀相比，超薄型球阀具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹保温夹套球阀保温效果好。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了开关带孔定位片，根据需要可以加锁，防止误操作。
二、Q71F对夹式薄型球阀--适用范围
Q71F 对夹薄型球阀及对夹保温夹套球阀适用于Class150、PN1.0～2.5MPa，工作温度 29~180℃（密封圈为增强聚四氟乙烯）或 29~300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、
三、Q71F对夹式薄型球阀--性能参数
| 公称通径： | DN15-DN200 | ||||||||
| 公称压力： | PN10，PN16，PN40 | ||||||||
| 适合法兰 ： | ANSI CLASS150, 300 | ||||||||
| 手柄操作或驱动器装置操作 | |||||||||
四、Q71F对夹式薄型球阀--主要零件材料
|
序号 NO |
零件名称 | 材质 | |||||||
| 1 | 阀体 | 不锈钢CF8M/CF8 | 碳钢WCB | ||||||
| 2 | 球 | 不锈钢316/304 | 不锈钢SS304 | ||||||
| 3 | 密封垫 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE | ||||||
| 4 | 阀杆 | 不锈钢316/304 | 不锈钢SS304 | ||||||
| 5 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE | ||||||
| 6 | 定位锁 | 不锈钢304 | 不锈钢SS304 | ||||||
| 7 | 手柄 | 不锈钢304 | 不锈钢SS304 | ||||||
| 8 | 阀杆螺母 | 不锈钢304 | 不锈钢SS304 | ||||||
| 9 | 填料压盖 | 不锈钢304 | 不锈钢SS304 | ||||||
| 10 | 手柄套 | 塑料 | 塑料 | ||||||
| 11 | 密封瓶帽 | 不锈钢316/304 | 不锈钢SS304 | ||||||
| 12 | 垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE | ||||||
