止回阀系列

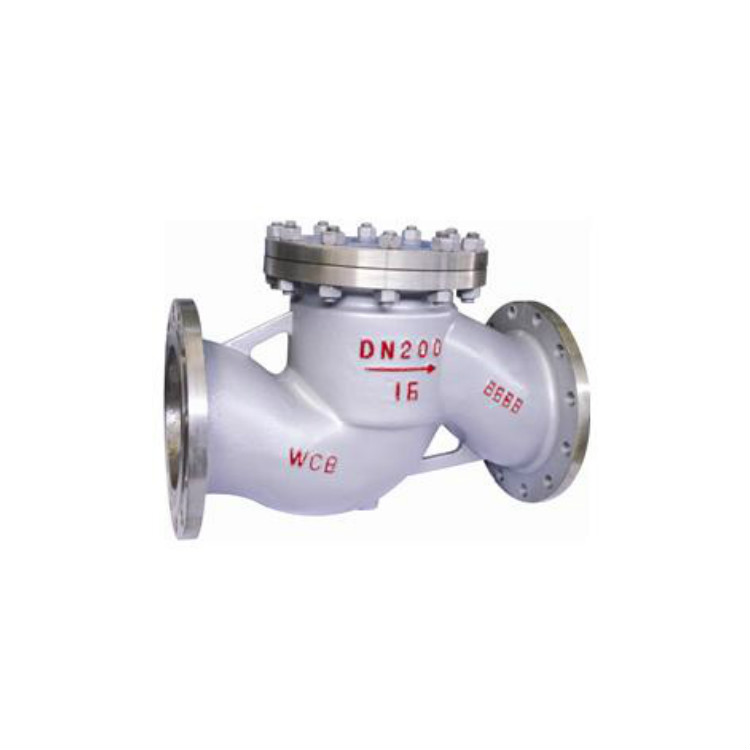

H41铸钢升降式止回阀
详细信息
：
【产品用途】
H41H、H41Y升降式止回阀系列产品可适用于水、蒸汽、气体、腐蚀性介质、食品、油品、药品等。
【产品特点】
1、阀瓣行程仅为阀瓣直径的1/3，大大减少了阀瓣关闭所需时间，有效降低了升降式止回阀的水锤压力。
2、密封面采用合金钢或硬质合金，密封副材料配对合理，使用寿命长。
【执行标准】
设计规范： GB/T 12235 BS 1868
结构长度： GB/T 12221 ASME B16.10
法兰连接： GB/T 9113 ASME B16.5
试验与检验：GB/T 13927 API 598 API 6D
【性能参数】
| 型号 | H41H | H41Y | H41F | |
| 工作压力(MPa) | 1.6~10.0 (Calss150-Calss600) | |||
| 口径(mm) | DN32-DN900 1-1/4″-8″ | |||
| 适用介质 | 水、油、气、醋酸类、硝酸类等其他介质 | |||
| 可选材料 | 阀体 |
WCB CF8 CF8M 铬钼钢 低温钢 镍合金 Monel Duplex Steel |
||
| 阀瓣 |
WCB CF8 CF8M 铬钼钢 低温钢 镍合金 Monel Duplex Steel |
|||
| 阀杆 | 2Cr13 F304 F316铬钼钢 低温钢 镍合金 Monel | |||
| 密封面 | 不锈钢 司太立合金 碳化钨 镍合金 Monel PTFE | |||
【流量系数】
| 规格(DN) | 80 | 100 | 125 | 150 | 200 |
| 流量系数(Cv) | 105 | 189 | 381 | 428 | 798 |
【结构简图】
【外形尺寸】
