过滤器系列

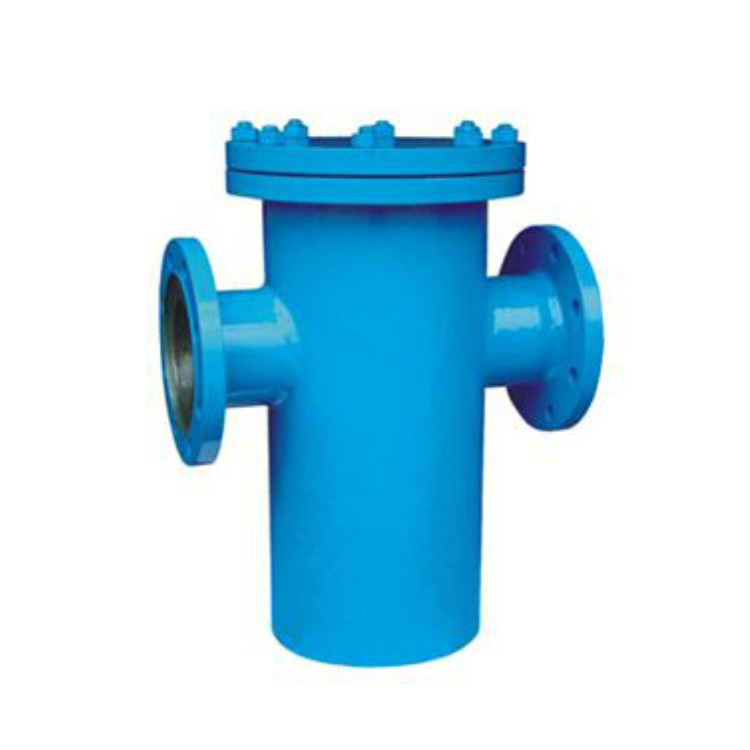

篮式过滤器SBL14
详细信息
：
篮式过滤器SBL14是除去液体中含有少量固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作；也是提高产品纯度、净化气体的小型设备。因此，广泛应用于石油、化工、化纤、医药、食品等工业。
主要技术参数
本过滤器有壳体、排污盖、滤芯、滤网、螺柱等组成。网眼总面积是入口管道面积的3～4倍，压差为0.05～0.15，压力在设计有不同。
SBL14型法兰连接直通平底篮式过滤器 PN1.6～4.0MPa DN20～250 壳体材料：CS SS
|
公称通径 （ DN ） |
主要尺寸 | ||||
| φ | L | H | H1 | W | |
| 20/25 | 115 | 260 | 250 | 150 | M16 |
| 32 | 168 | 350 | 285 | 180 | M16 |
| 40 | 219 | 420 | 340 | 230 | M16 |
| 50 | 219 | 420 | 370 | 280 | M16 |
| 65 | 219 | 420 | 425 | 285 | M16 |
| 80 | 273 | 480 | 425 | 285 | M16 |
| 100 | 273 | 480 | 520 | 365 | M16 |
| 150 | 273 | 500 | 580 | 380 | M16 |
| 200 | 325 | 550 | 670 | 460 | M16 |
| 250 | 425 | 750 | 860 | 625 | M22 |
产品外形尺寸图
