特殊阀

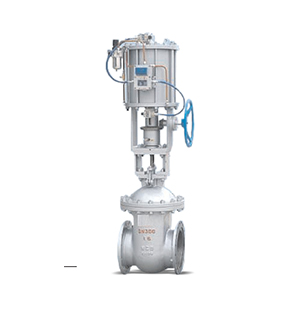

气动平行式双闸板闸阀

气动平行式双闸板闸阀

详细信息 :

气动平行式双闸板闸阀采用金属接触式独特结构,动作可靠,具有可靠的切断性能,广泛用于高温、高压及低温条件下的紧急切断、放空使用。广泛应用于石油、天然气、化工、电力、冶金、油库等行业。

产品设计规范

设计制造:ASME  B16.34;GB/T 12224

—端连接尺寸: ASME B16.10; GB/T 12221

端部连接:ASME/ANSI B16.5 & B16.47a & B16.25;GB、JB、HG;JIS;DIN

试验与检验: API 598;GB/T 26480

产品设计特点

阀门的阀芯组件由楔形块、左右涨块与左右闸板构成,各零件之间采用大间隙活动连接结构,能自行定位、自行脱开、自行调整。

莫氏楔形角设计,楔形面可硬化处理,无自锁倾向,摩擦阻力小,启闭灵活。

内件全金属设计,可满足高低温不同工况使用。

全导向行程设计,可满足阀门全方位安装使用。

闸板具有自清洁功能。当阀门开启和关闭时,通过管道中介质的流动,闸板能自然旋转滑动,从而可自行清洗增加阀门的使用寿命。

材料组合

壳体

球体

阀座圈

阀杆

A216 WCB/A105

A217 WC6

A217 WC9

A351 CF3M/CF8M

A351 CF3/CF8

A105+STL

A182 F11+STL

A182 F22+STL

A182 F316+STL

A182 F304+STL

A105+STL

A182 F11+STL

A182 F22+STL

A182 F306+STL

A182 F304+STL

F6a Ⅱ

25Cr2MoV

25Cr2MoV

F304/F316/17-4PH

SS&DSS

(A182 F6a, F304,F316,F316L,17-4PH,F51)

SS

DSS(A182 F51)

SS

DSS(A182 F51)

SS

DSS(A182 F51)



产品范围

公称通径:2"~24"(DN50~DN600)

压力等级:ANSI/ASME 150Lb~900Lb(PN16~150Mpa)

适用温度:-29~425℃

操作方式:气动
