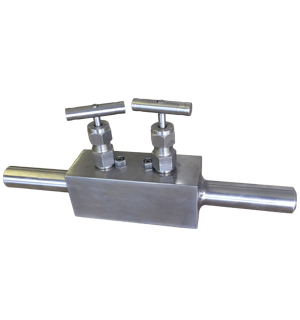

双联仪表阀

双联仪表阀

详细信息 :

双联仪表阀是将两个针型阀串联为一体,可以共同完成对介质的流通或截止,也可采用单个针型阀实现对介质的流通或截止,另一个针型阀保持常开。双联仪表阀可广泛用于石化、冶金、热电、医药、煤气、机电等众多行业。

产品设计规范

设计制造:ASME B16.34

端-端连接尺寸:按制造厂规定或按用户要求

端部连接: ASME B16.25;ASME B16.11;ASME B1.20.1

试验与检验:API 598;ASME B16.104

产品设计特点

互为关联的两阀结构,可防止误操作,同时具有双保险功能;

特殊的锁定解雇,防止阀盖转动,提高阀门的安全性能;

采用外置螺纹,即所有螺纹在密封填料函的上面避免了与介质的接触,保护螺纹不被咬死或损坏;

阀芯活套在阀杆上,在关闭的瞬间阀杆转动,阀芯不转动,从而避免了密封面挂伤,提高了阀门的使用寿命。

材料组合

壳体

球体

阀座圈

阀杆

A105;F11;F22

F6a;F304;F321+STL

SS+STL

F6a;F304;F321

SS & DSS

(F321,F304,F316,

F316L,17-4PH,F51)

SS+STL

DSS(A182 F51)+STL

SS+STL

SS

DSS(A182 F51)



产品范围

尺寸规格:1/8~2”(DN6~DN50)

压力等级:ANSI/ASME 150LB-2500LB(PN16~420Mpa)

适用温度:-29~538℃

驱动方式:手动
